ダイヤモンド半導体とは？「究極の半導体」と呼ばれる定義と仕組み
現代のデジタル社会を支える半導体の主役はシリコン（ケイ素）です。しかし、AIの普及や電動化に伴い、シリコンは物理的な性能の限界を迎えつつあります。そこで「究極の半導体材料」として世界中で開発競争が加速しているのが、ダイヤモンドを用いた半導体です。
ダイヤモンドと聞くと高価な宝石を思い浮かべるかもしれませんが、物質としては炭素が強固に結晶化した構造を持っています。この結晶構造のおかげで、物質界で最高クラスの熱伝導率と、極めて高い絶縁破壊電界を誇ります。電圧をかけても壊れにくく、熱を素早く逃がせるため、極限環境で動作するパワー半導体として理想的な性質を備えているのです。
従来の半導体では耐えられない高電圧・高温環境でも動作し、電力損失を極限まで低減できる点が、ダイヤモンド半導体の最大の定義であり強みです。
なぜ今必要とされるのか？シリコンやSiC・GaNとの違いを検証
現在、シリコンに代わる次世代パワー半導体として、炭化ケイ素（SiC）や窒化ガリウム（GaN）、さらには酸化ガリウムの研究が進んでいます。その中でダイヤモンドが別格視される理由は、主要な物理特性の圧倒的な高さにあります。
- バンドギャップの広さ：シリコンの約5倍に達し、高い電圧にも耐えられます。
- 熱伝導率の高さ：銅の約5倍、シリコンの10倍以上であり、発熱を驚異的なスピードで放熱します。
- 耐放射線性・耐熱性：500度以上の超高温環境や宇宙空間の放射線下でも安定して動作します。

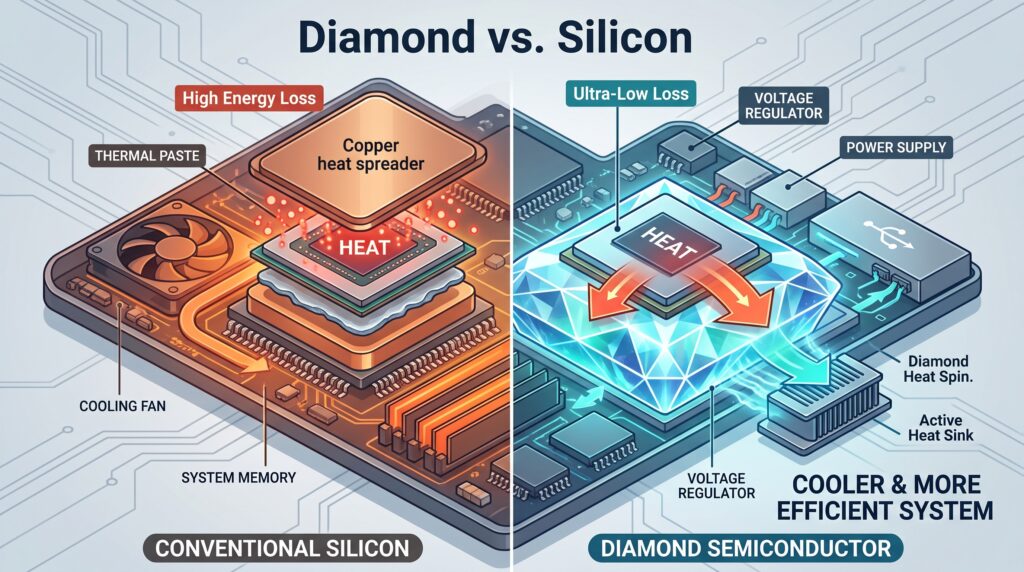

これらの特性により、ダイヤモンド半導体は電力変換時のエネルギーロスをシリコン比で数十分の一に削減できるポテンシャルを持っています。冷却装置を大幅に小型化できるため、デバイス全体の小型軽量化にも直結します。

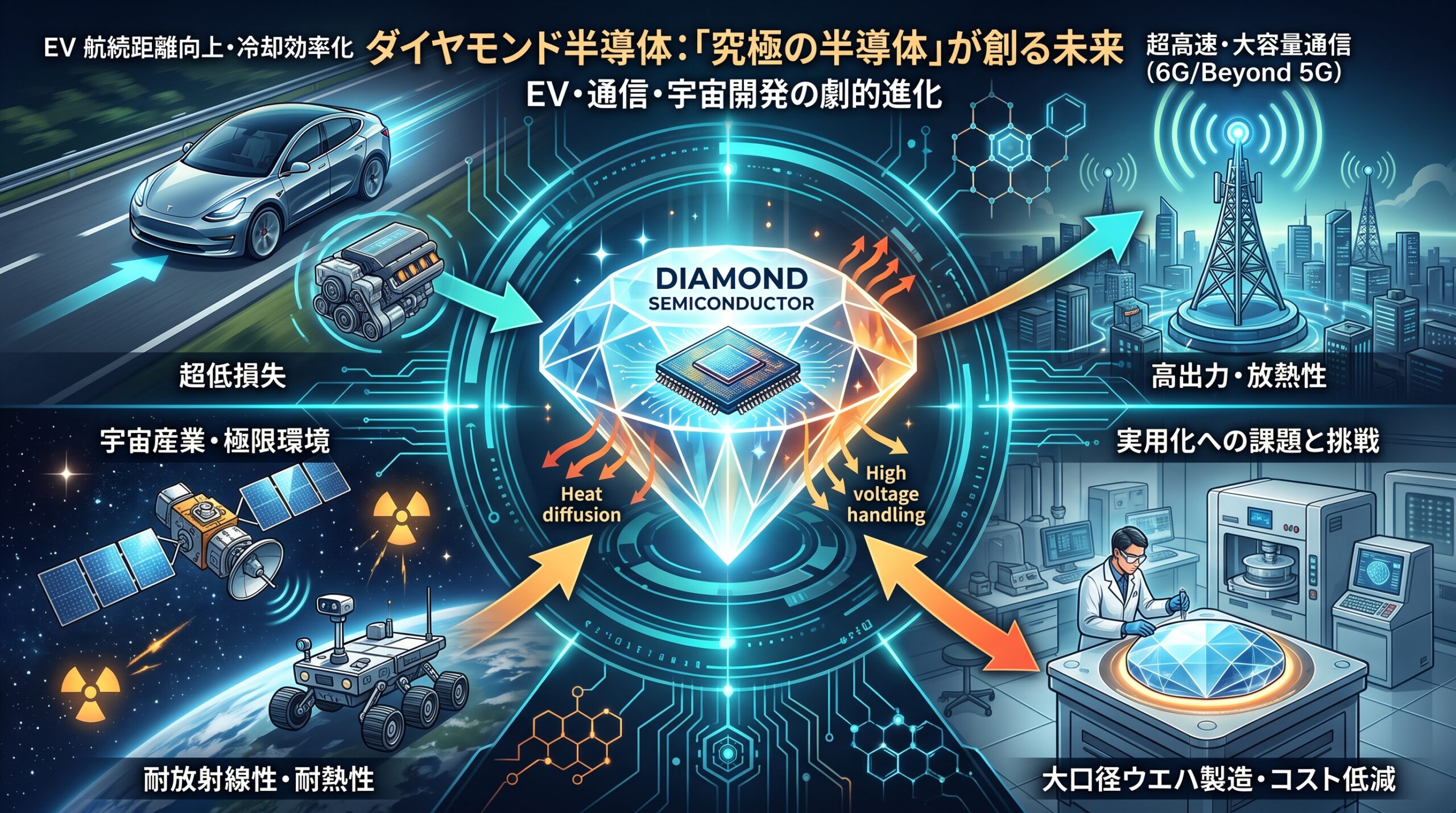

期待される効果と産業への影響：EV・通信・宇宙開発の劇的進化
ダイヤモンド半導体の実用化によって、私たちのビジネスや社会インフラには劇的な変革がもたらされます。特に影響が大きいとされるのが、以下の3つの主要領域です。
1つ目は電気自動車（EV）です。電力変換効率が向上することで航続距離が大幅に伸び、冷却用ラジエーターを小型化することで車内空間の拡大や軽量化が実現します。
2つ目は6GやBeyond 5Gといった超高速・大容量通信です。高周波・高出力でも熱暴走を起こさないため、基地局の消費電力を劇的に削減しつつ安定した通信環境を構築できます。
3つ目は宇宙産業や原子力、防衛分野です。宇宙放射線が飛び交う過酷な宇宙空間や、原子炉内部の廃炉作業ロボットなど、従来の電子機器では即座に故障してしまう極限環境でも稼働するタフなセンサーやプロセッサが実現します。
実用化に向けた課題とロードマップ：量産化へのブレイクスルー
極めて高い性能を持つダイヤモンド半導体ですが、広く普及するためには克服すべき明確な技術的・コスト的ハードルが存在します。
- 大口径ウエハの製造難度：良質な単結晶ダイヤモンドを大面積で均一に成長させることが極めて困難です。
- 結晶欠陥の低減とコスト：人工ダイヤモンドの製造コストが高く、欠陥のないウエハを作る歩留まりの向上が求められます。
- 不純物ドーピング技術：半導体として機能させるために不純物を注入する工程（n型・p型制御）に高度な技術が必要です。
しかし近年、日本の研究機関や大学発ベンチャーを中心に、インチサイズの大型ウエハ作製技術や接合技術のブレイクスルーが相次いで発表されています。ロードマップとしては、2020年代後半から宇宙航空や特殊通信などの特定用途で先行導入が進み、2030年代にはEVや産業機器への本格的な量産適用が目指されています。
日本発のベンチャー企業が切り拓く、ダイヤモンド半導体の実用化
理論上の性能がどれほど高くても、それを実際に社会へ実装する「プレイヤー」がいて初めて技術は形になります。現在、世界で最も実用化に近いとされるのが、日本で生まれた革新的なスタートアップ企業群です。
大熊ダイヤモンドデバイス株式会社（北海道大学・産総研発）
福島第一原子力発電所の廃炉作業という、人間が近づけない極限の過酷環境（高放射線・高熱）でも耐えうるダイヤモンド半導体の商用化を目指し、世界初となるダイヤモンド半導体工場を福島県大熊町に建設するなど、具体的な社会実装への歩みを進めています。世界初のアンプ回路や300℃の環境下での動作実証に成功するなど、まさに世界をリードする存在です。
株式会社イーディーピー
半導体の土台となる高品質な人工ダイヤモンドの「種結晶」や大型ウエハの製造において世界を牽引する企業です。ダイヤモンド半導体の最大の壁であった「大きなサイズで質の良いウエハを作る」という課題に対し、独自の技術で道筋をつけ、世界の研究や産業を支える基盤を作っています。
株式会社パワー・ダイヤモンド・システムズ（PDS）
早稲田大学発のベンチャーとして、ダイヤモンドを用いたMOSFET（半導体素子）のスイッチング動作や高耐圧化に成功するなど、電力損失を極限まで抑えるパワー半導体の実用化に向けた研究開発を加速させています。
今後への期待：日本から世界へ発信する「究極の省エネ技術」
これらの企業に共通するのは、単なる「研究室レベルの成果」にとどまらず、「特定の極限環境（宇宙・原子力）」から「身近な産業機器・EV」へと段階的に市場を広げている点です。
課題であった大口径化や製造コストの壁も、産学連携によるブレイクスルーによって着実に乗り越えられつつあります。2030年代の本格量産期を見据え、日本のディープテック企業が世界のエネルギー問題やカーボンニュートラルの切り札を握る日も、そう遠くありません。今後の動向からますます目が離せない分野です。
まとめ：ダイヤモンド半導体が切り拓く未来のテクノロジー社会
ダイヤモンド半導体は、単なる材料の置き換えではなく、電子機器の熱対策や電力ロスの常識を根底から覆すイノベーションです。AIデータセンターの電力逼迫やカーボンニュートラルの達成など、地球規模の課題を解決する鍵を握っています。
日本企業や研究機関が強みを持つ結晶成長技術が活かせる分野でもあり、産業競争力の観点からも極めて重要な位置づけにあります。ビジネスパーソンとしても、次代を担うディープテックの最重要潮流として、ダイヤモンド半導体の進化から目が離せません。
